上篇我們提到了鋼波紋管涵的產品分類

這里談下鋼波紋的規格型號。

在公路涵洞、通道用波紋鋼管/板件種，無論螺旋波紋鋼圓管，環形波紋鋼圓管，還是波紋鋼板件拼裝而成的圓形，拱形，馬蹄形及其他異形結構，波紋形狀這一規格概念是相同的。

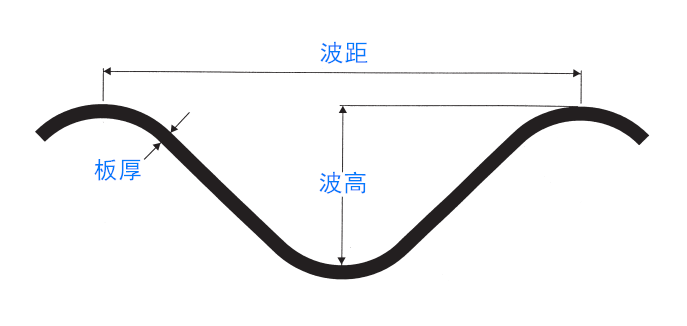

波形由波距，波高兩個基本參數構成，波形截面圖如下所示：

波形截面圖

目前主流波形的波形代碼，對應波距波高，板厚及其適用口徑/跨徑，適用管件類別等歸結如下：

注：G*，H*,I*,J* 波形代碼出自GB34567-2017 冷彎波紋鋼管

在實際應用中，不同口徑，波形及板厚的設計應考慮力學特征和防腐要求。

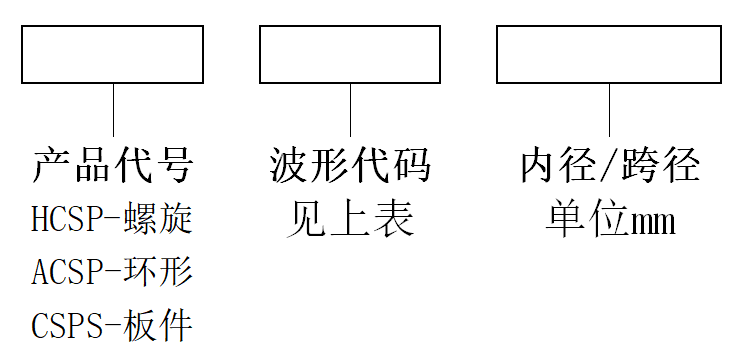

鋼波紋涵管的型號通常如下表示：

鋼波紋涵管的型號

產品代號為三種不同結構的波紋管件對應的英文簡寫：

HCSP (helical corrugated steel pipe):螺旋波紋鋼圓管；

ACSP (annular corrugated steel pipe):環形波紋鋼圓管/整裝管；

CSPS (corrugated steel plate section):波紋鋼板件/鋼波紋拼裝管；

型號示例：ACSP C1000 表示內徑1000mm,波形代碼C，波距125mm波高25mm的環形波紋整裝管/鋼圓管；

CSPS E3000 表示內徑3000mm,波形代碼E，波距200mm波高55mm的環形波紋拼裝管/波紋鋼板件；

以上為鋼波紋管的規格型號內容，下篇我們再談下該種產品在實際中的質量檢驗規則。

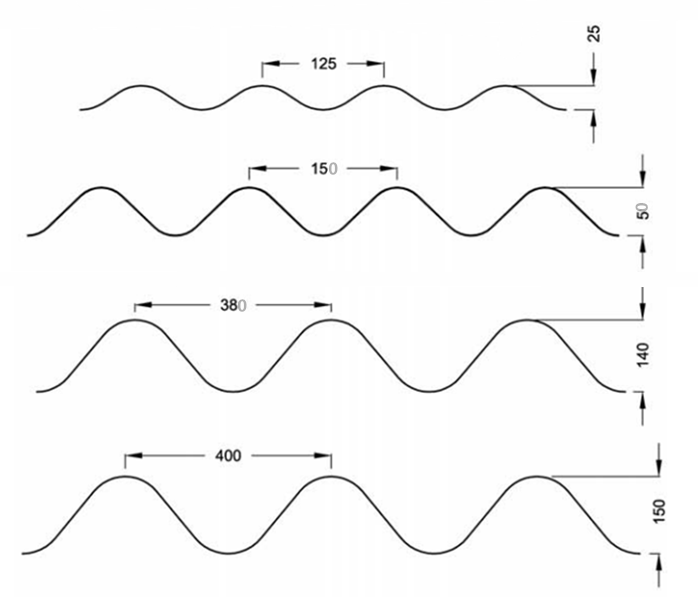

另，為使讀者對波形中的波距和波高有更加直觀的了解，下附幾種波形截面圖以資比較。

鋼波紋管波形示例圖

波形作為鋼波紋涵管最基礎的一個規格參數，該文中僅為淺談，后期再另起它文詳述。
